4V - Mécanique : Remplacement joints torique puis de bougies

[Vanvan34]

Salut, je pense que mon suintement d'huile viens du puis de bougie, j'ai déjà remplacé des joints mais pas lui et j'ai vu un peu d'huile autour de la bougie.
Si je comprend bien je dois déposer l’ensemble arbre à cames et le joint doit se trouver dessous ...
Avant de tout démonter j'aimerais savoir si il y a une procédure particulière ou juste enlever les 4 vises ?

[Marc959]

Salut,
Avant de demonter je commencerais par lire la documentation technique, disponible sur la Guzzitek

[Vanvan34]

Sur un éclaté du moteur je vois qu'il y a entre les 2 joints de puis de bougies un cylindre : je pense qu'il faut le retirer pour atteindre le joint torique inférieur non ?
Quelqu'un à déjà fait ça ?

[jeanroche]

Salut.
Il y a presque une quinzaine d'années que j'ai du le faire ... ,
si mes souvenirs sont exacts, le tube sort de la culasse en le tirant vers le haut tout en oscillant droite/gauche, c'est l'oring du bas qui le retient sérré dans le puit.
Il me semble que tu pourras déloger l'oring du fond du puit avec un outil type tournevis qui crochette, car il est dans sa gorge.
Des commentaires et images ci-dessous.
https://www-v11lemans-com.translate.goo ... r_pto=wapp

[Vanvan34]

Salut.
Il y a presque une quinzaine d'années que j'ai du le faire ... ,
si mes souvenirs sont exacts, le tube sort de la culasse en le tirant vers le haut tout en oscillant droite/gauche, c'est l'oring du bas qui le retient sérré dans le puit.
Il me semble que tu pourras déloger l'oring du fond du puit avec un outil type tournevis qui crochette, car il est dans sa gorge.
Des commentaires et images ci-dessous.
https://www-v11lemans-com.translate.goo ... r_pto=wapp

Super,merci

[Vanvan34]

Bon après dépose du couvercle arbre à cam,il n'y à pas de puis de bougie amovible, on vois la lumière traverser de part en part à la base de la bougie

[Cool]

Salut.

Ah !, mais alors tes supports culbuteurs sont peut être une version kit distribution.

Tu as une photo à nous montrer ?.

[Vanvan34]

je sais que le kit distribution à été remplacé en 2022

[Cool]

Alors c'est peut être comme sur les images dans le post ci-dessous.

viewtopic.php?t=24222

[Vanvan34]

Alors c'est peut être comme sur les images dans le post ci-dessous.

viewtopic.php?t=24222

oui c'est ce montage

[Cool]

Mais alors dessous les supports culbuteurs, y 'a les pièces 9 -8 -9 ?.
Ce qui différe des premiers montages avec tube long comme expliqué dans 1 lien précédent.

[Vanvan34]

Mais alors dessous les supports culbuteurs, y 'a les pièces 9 -8 -9 ?.
Ce qui différe des premiers montages avec tube long comme expliqué dans 1 lien précédent.

ah d'accord je nai pas cet éclaté,en effet je comprends mieux,
il faut donc deposer ce support arbre à cames pour remplacer ces 2x2 toriques , ça ne se voit pas en regardant , il faut démonter pour atteindre ce puits de bougies et les joints.
du coup, besoin de dégager le pignon de chaine pour sortir l'ensemble aac ?

[Cool]

Jusqu'à présent mes remarques sont supposées car je n'ai jamais démonté ce kit .

Et si tu regardes de plus près, tu ne vois pas la séparation des pièces comme sur l'éclaté . (tube court N°8 en dessous du support culbu).
Si ton modèle est identique à l'éclaté, alors effectivement je pense qu'il faut déposer les supports .

Va falloir une confirmation de quelqu'un qui a déjà opéré sur ce kit.

Si tu as des images pour l'identification ce sera un plus.

[jeanroche]

Salut.
Pour compléter en attendant d'avoir des explications d'un guzziste qui a déjà monté ou démonté ce type de kit selon les versions A.B.C.D.

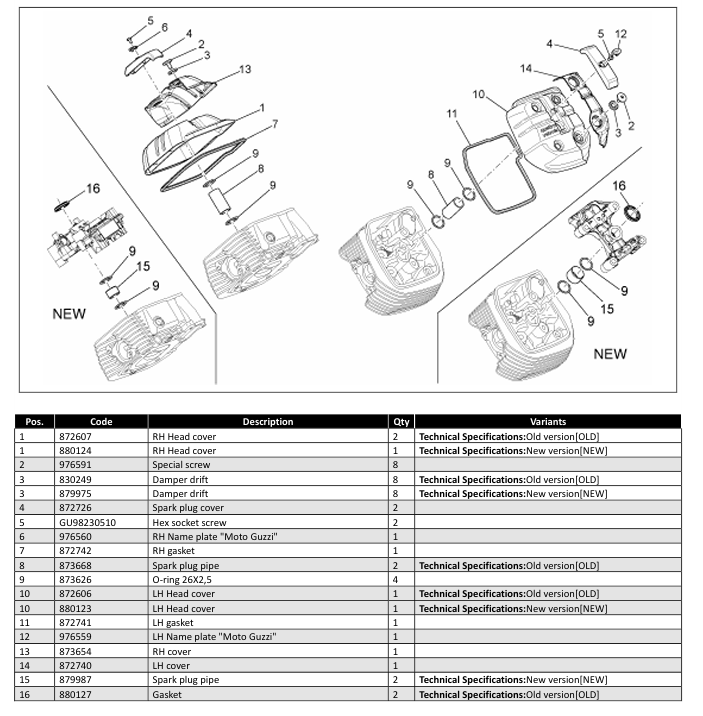

Dans les parts-list griso 8V (2007 -2013 07-2012) , on peut observer les 2 types New et Old .
La version origine OLD avec tuyau long , puis la version NEW avec tuyau court.
Et d'autres pièces diférentes (Old et New) comme les 8 joints pour la fermeture des couvres culbuteurs à ne pas confondre selon votre Kit.
Les commentaires dans le sujet traité ci-dessous aident à comprendre .
https://www-v11lemans-com.translate.goo ... r_pto=wapp

https://guzzitek.org/parts_list/gb/1200 ... _PL(F).pdf

[Vanvan34]

d'accord j'ai donc la versoin new , pas simple leurs histoires
