V7 III - Alimentation "suffisante" pour prise USB

[bozolechat]

Bonjour à tous,

J'ai acheté une prise USB à installer sur ma V7 III pour alimenter téléphone , GPS , etc...
Sous la selle , il y a bien cette prise de libre et qui est alimenté après contact : super me dis-je ... Sauf que cela ne permet pas de faire fonctionner ma prise.
La tension semblerait insuffisante (11,7v) , il doit y avoir une sécurité sur le petit boitier acheté pour éviter de drainer la batterie.





J'ai fait le test en branchant directement la prise USB sur la batterie (12,8v) , cela fonctionne.
Mais je préfère par sécurité faire le branchement sur un + après contact.

Des idées où me repiquer ?

[eds357]

Cette prise sert pour le diagnostique OBD

[Vizir]

Heureusement que tu n'as pas cramé l'ECU.

[bozolechat]

Ah oui ?!? Prise OBD avec deux fils ?

N'y a t-il pas de prise accessoires de prévu ?

[Calif34]

Ah oui ?!? Prise OBD avec deux fils ?

N'y a t-il pas de prise accessoires de prévu ?

Si sur le côté droit , derrière le cache.

[FERRY]

Ah oui ?!? Prise OBD avec deux fils ?
N'y a t-il pas de prise accessoires de prévu ?

Oui c'est une prise à deux fils permettant d'accéder aux données de l'ECU.
Pas loin de la prise ODB il y a une prise où tu peux récupérer du 12V après contact : viewtopic.php?f=9&t=25936



https://www.forum.guzzi-passion.com/vie ... 20#p323220

Pour mon USB je me suis repiqué dans le phare , c'est pas loin du guidon où j'en avais besoin.

[bozolechat]

Ok. Merci pour le lien et la photo.
Il faut donc se repiquer sur ce connecteur gris à 8 fiches.
Pas des plus simples ...

Ou effectivement partir du phare.

[Calif34]

Ben non il y a bien une prise accessoire , deux fils
J'y ai branché mon GPS et l'alimentation de mon compte tour.

[bozolechat]

Je préfère laisser tomber derrière le phare , le faisceau est déjà bien tendu (et plus exposé) je vais le laisser intact.


Donc sous la selle , il s'agit bien de ce connecteur ?



Mon multimètre vient de me lâcher, pouvez-vous me dire quel fil est le + contact et quel autre est le - ?





Merci !!!

[bozolechat]

Ben non il y a bien une prise accessoire , deux fils
J'y ai branché mon GPS et l'alimentation de mon compte tour.

Je ne vois rien d'autre sur la mienne ?!?
Elle ressemble à quoi cette prise ?
Côté batterie ?

[Calif34]

C'est une prise identique à la prise diag mais avec 2 fils.
Il te faut acheter une fiche Super Seal , je crois que c'est le nom , que tu vas connecter à tes fils de ta prise USB.

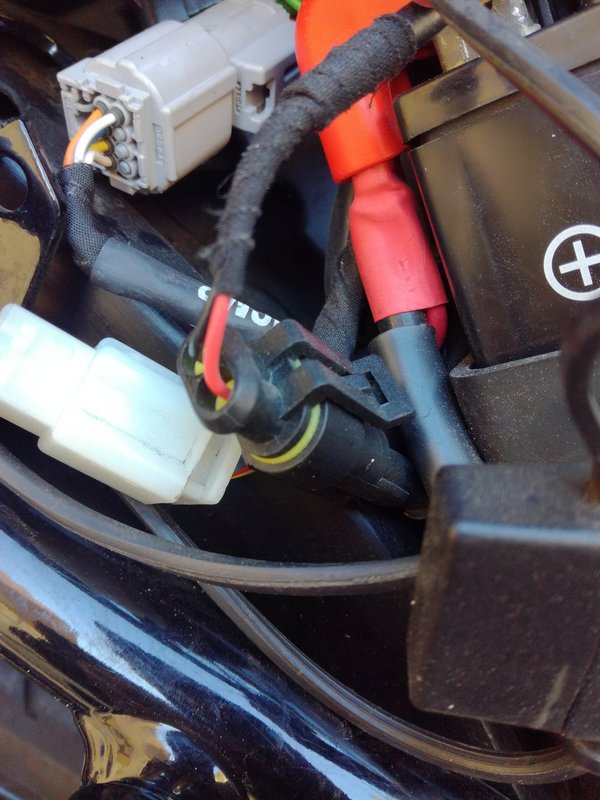

Voici la photo sur ma moto :



Voici le type de prise à acheter , c'est juste pour la photo , j'ai trouver le mien à côté de chez moi chez un accessoiriste auto :

https://fr.rs-online.com/web/p/connecte ... lsrc=aw.ds

[bozolechat]

Merci pour ton retour Calif34.
Je vais démonter la batterie pour voir si cette prise n'est pas cachée derrière.

Sinon , la prise grise , elle sert à quoi du coup ?

[Calif34]

La grise sert à brancher le module MIA de Moto Guzzi

[bozolechat]

Bingo ! La prise était cachée derrière la batterie.
Connecteur acheté et monté , tous fonctionne !

Bientôt un petit road-trip moto de quelque jours en mode tente et itinérant dans le Périgord.

[vince]

Bonjour ,
je suis nouveau sur le forum ...
Pouvez-vous me confirmer que cette prise "cachée" derrière la batterie a bien son alimentation coupée avec le contact de la moto ?

Et comment et où avez-vous fixé la prise USB sur la moto ?

Merci d'avance , je cherche à faire quelque chose du même genre.
