Je me suis souvent étonné de constater que nos machines peuvent encore fonctionner en mode dégradé ,
là où, pour d'autres marques, la moto reste complètement silencieuse, arc-boutée sur le dysfonctionnement d'un capteur minime (de pollution par exemple) ...

[fafou]

oui c'est curieux mais ça me sauve la vie. pour l'instant ça tourne.

[lolesio]

@Fafou
Je me suis souvent étonné de constater que nos machines peuvent encore fonctionner en mode dégradé ,
là où, pour d'autres marques, la moto reste complètement silencieuse, arc-boutée sur le dysfonctionnement d'un capteur minime (de pollution par exemple) ...

+1

[jeanroche]

il faut que je teste le relais secondaire d'injection vers les bobines.
serait-ce celui qui est à côté de la bobine de droite svp?

Salut.

Du côté joue droite du carénage avant, tu as vu une boîte à fusibles avec 4 emplacements relais dedans .
Des Micro-relais ....
-Start
-Lumière
-injection
-Dispo optionnel

[fafou]

après recherches sur le forum et ailleurs, le relais secondaire est directement relié aux bobines.
sur la vue éclatée on donne les 2 même: AP8124869 (ou 895481).

le relais secondaire c'est 4 voies notées 1 2 3 5 et le principal 30 85 86 87.
je ne comprends pas. car la différence c'est une diode.

je ne trouve que le principal en vente avec ou sans diode.
https://www.retzmoto.com/accessoires/eq ... n-12v.html
et
https://www.retzmoto.com/pieces-groupe- ... yKZab-5xj5

sur la boite à fusibles les relais sont neufs mais ceux dont je parle sont reliés aux bobines

[jeanroche]

Les 2 relais avec diode sont le relais injection principal et relais maintien démarrage.
Ces 2 relais de forme carrée sont peut être à côté de la bobine droite (souvenir, info à confirmer).



Par contre, Si mes souvenirs sont bons, le relais injection secondaire se trouve dans la boîte à fusible (rien à voir avec l'image ci-dessus).
C'est pas parce qu'il est dans la boîte à fusible qu'il n'est pas relié aux bobines ....

Tu peux faire des test en sortant 1 relais l'un après l'autre et voir ce qui fonctionne ou pas.

[fafou]

visiblement ils sont proches

[jeanroche]

C17 sont les 2 relais carrés côte à côte (relais injection principal et maintien démarrage).
https://www.stein-dinse.com/de/item-1-1296989.html
https://www.af1racing.com/895481-OEM-Ap ... -AP8124869

Les 3 autres dans la boîte à fusible sont des Minis relais.

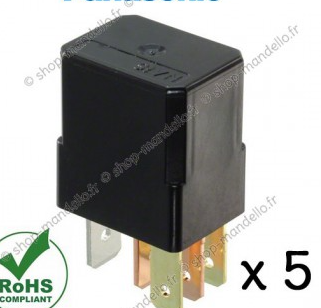

https://shop-mandello.fr/relais-omron-p ... par-5.html

[fafou]

ok merci
sur le schéma elec, dans la boite se sont en effet des mini, il y en a 3 pour moi car pas d'antibrouillard.
puis les 2 carrés pour l'injection.
il faut que j'ouvre à nouveau et que je les repères.

[jeanroche]

Donc idem à mon ancienne Stelvio 2009 (sans anti brouillard) 4 emplacements Mini relay dont 1 vide.

Pour les 2 relais carrés ...avec diode et résistance(protection circuit et contacts).
1) Injection Principal
2) Maintien démarrage (fonction qui bypass l'ECU)

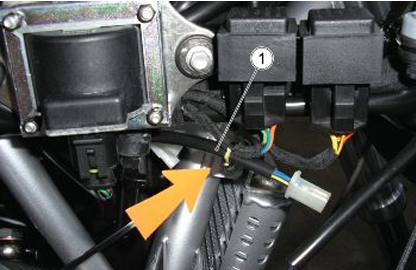

Voir l'image des 2 relais dans un post plus haut (côté bobine droite).

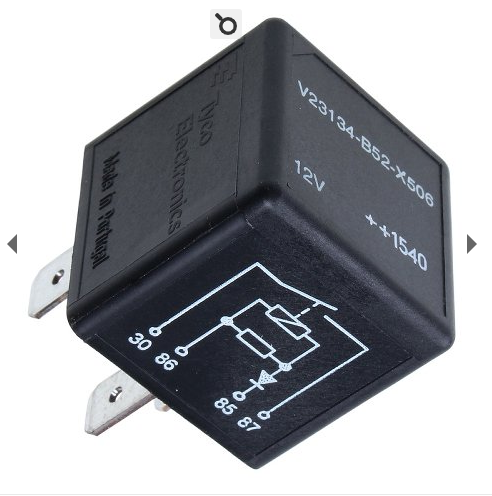

https://www.alldatasheet.com/datasheet- ... -X506.html


Mini relais, Emplacement R2 sur la boîte à fusibles = n°31 injection secondaire (bobines et injecteurs).



Mais on en reparlera
Car tu pourras nous dire réellement ce qu'il en est, car moi ça fait des années que je n'ai plus cette moto .

[fafou]

merci pour les photos.
les relais de la boîte fonctionnent.

si je suis le schéma elec et si je comprends bien, pas de 12V aux fiches des bobines = relais 31 d'injection secondaire HS.
j'ai bon ou pas?

ou alors je prends mal les mesures avec le multimètre.
je verrai cet aprem.

en attendant la moto tient le ralenti à froid mais avec des ratés.
j'ai laissé les bypass fermés suite au réglage car ok niveau twinmax.
est-ce qu'il faut qu'un des 2 soit légèrement ouvert mais ça impliquerait un ralenti plus bas.

j'ai lu plein de chose là dessus et j'ai suivi la doc.
ça pourrait aussi venir d'un autre pb.

[jeanroche]

merci pour les photos.
les relais de la boîte fonctionnent.

si je suis le schéma elec et si je comprends bien, pas de 12V aux fiches des bobines = relais 31 d'injection secondaire HS.
j'ai bon ou pas?

ou alors je prends mal les mesures avec le multimètre.
je verrai cet aprem.

Salut.
Quand tu mets le contact clef sur "on", et si tu entends ta pompe à essence se mettre en pression, c'est que le relais injection secondaire et relais principal fonctionnent.
Donc positif vers pompe essence/bobines/injecteurs.
Et puis tes bobines sont commandées par L'ECU sur le N°2 (négatif).
Donc si tu mets simplement le contact clef sur "on" , tu ne peux que trouver le positif sur chaque connecteur bobine N°1 à condition de prendre le négatif sur la masse générale.
Le négatif, c'est l'ECU qui gère quand le moteur tourne...

[fafou]

ah d'accord. donc j'ai rien compris.
oui j'entends la pompe

si je te suis et toujours sur le schéma:
les relais injection sont liés entre eux + celui de la pompe.
là?


c'est pas ce que j'ai fait du tout pour les connecteurs bobine.

mais la bobine est bien Hs si je trouve une résistance de 3.3 kOhms ?
ça explique pourquoi j'ai du courant avec une faible étincelle et que ça tourne.

[fafou]

pour l'antiparasite bidouillé c'est ok, j'ai bien 5 kOhms.

pour le test de la bobine, la doc donne ça :
résistance primaire env 550 mOhms et env 3 mOhms entre pin connecteur et intérieur câble HT (secondaire).

- en primaire j'ai mesuré entre les pins et c'est pas bon.
c'est entre le + et la masse de la bobine
- je lis 3.29 kOhms en secondaire

sur le net il y a d'autres données: 0.6-4 Ohm en primaire et 3-11 kOhms en secondaire.
je reteste tout cet après-midi.

[jeanroche]

Salut.

Moi aussi j'ai vu des indications différentes selon la source ou le manuel atelier.
L'idéal serait d'avoir une bobine neuve pour comparer, mais voilà !
on a pas toujours une bobine neuve en plus dans sa boite à outils .

Et en plus le positif sur le connecteur bobine qui veut pas venir Rhooooo ! parfois on cherche et on cherche ...
Vu qu'on s'est posé la question pourquoi on avait pas le 12 volt sur le connecteur 1 bobine après contact clef ?.
Alors il m'est venu une idée tard dans la soirée .
Le relais secondaire injection (31) se ferme après contact clef sur "on" , oui mais c'est temporisé 2 ou 3 secondes .
Ce relais est à la fois activé par le relais principal (30) mais également géré par L'ECU pin 6 (activation bobine relais 31)..
Alors oui le relais se ferme pour activer la pompe à essence et les bobines et injecteurs, mais que pendant quelques secondes après avoir mis le contact clef.
Juste après la mise en pression du circuit par la pompe essence, l'ECU coupe la commande du relais 31 et il attend que le pilote décide de démarrer (bouton start).
Du coup le relais secondaire s'ouvre juste après la mise en pression du circuit (donc pas de positif si tu tardes à contrôler avec ton voltmètre, disons 3 secondes après max ).
Si tu avais connecté une petite lampe témoin sur le positif du pin 1 connecteur bobine et sur le négatif masse générale avant de mettre le contact clef, alors là il se pourrait bien que tu vois ta lampe s'allumer pendant 3 secondes juste après le contact clef, puis s'éteindre (stand-by ECU / à voir).*

Bon tout ça ne va pas te faire régler ton souci de ratés ou de manque de pêche à l'accélération.
Peut être essayer de réinstaller la cartographie, ou bien une nouvelle carto ?.
Mais laquelle ?, je ne sais plus quel est le numéro qui va bien pour la Stelvio après la modification pose des rouleaux.
